Celda de carga: qué es, cómo funciona y qué tipos hay
La celda de carga es el sensor que mide el peso en cualquier balanza o báscula electrónica: transforma la fuerza que recibe en una señal eléctrica muy pequeña que después lee un indicador.
Equipo técnico de Pesar Precision Group · 27/10/2026 · Más notas
Qué es una celda de carga
Una celda de carga (también llamada load cell o transductor de fuerza) es una pieza de metal mecanizada, normalmente de acero aleado, acero inoxidable o aluminio, que se deforma de manera imperceptible cuando se le aplica un peso. Esa deformación se mide y se traduce en una señal eléctrica proporcional a la carga.
Está en todas partes: en una báscula para camiones hay entre 4 y 10 celdas; en una balanza de plataforma, 4; en una balanza de mesa, una sola.
Cómo funciona
Sobre el cuerpo de la celda se pegan galgas extensiométricas: resistencias muy finas que cambian su valor cuando se estiran o se comprimen. Las galgas se conectan formando un puente de Wheatstone. Cuando la celda no tiene carga, el puente está equilibrado y la salida es casi cero; al cargarla, el puente se desequilibra y aparece una tensión de unos pocos milivoltios.
Esa señal se expresa en mV/V (milivoltios por cada voltio de excitación): una celda de 2 mV/V alimentada con 10 V entrega 20 mV a plena carga. Como la señal es tan chica, la lee un indicador o controlador de peso que la amplifica, la convierte en un número y la muestra en kilos.
Tipos de celdas de carga
- Compresión o columna: reciben la carga desde arriba. Se usan en básculas para camiones, tanques y silos de gran capacidad. Ejemplo: Revere 5103.

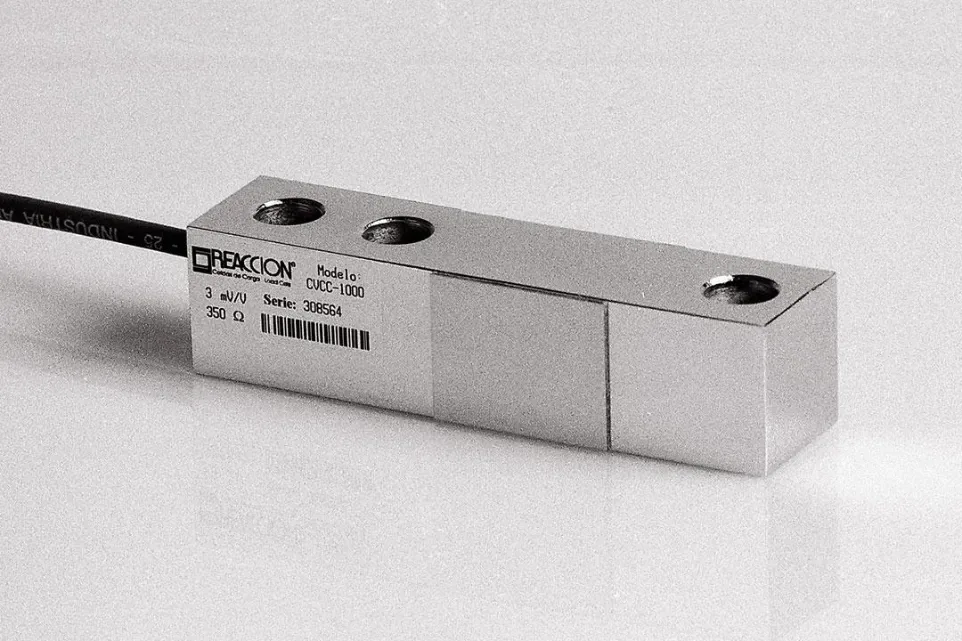

- Viga de corte (shear beam): una barra fija en un extremo que se carga en el otro. Son las más comunes en balanzas de piso y plataformas. Ejemplos: Keli SQB, YB-SQB y la versión inoxidable YB-SQB-SS.
- Doble viga (double ended shear beam): se apoyan en los dos extremos y se cargan en el centro; muy usadas en básculas para camiones y hacienda. Ejemplo: Sensortronics 65023.
- Unipunto (single point): una sola celda soporta toda la plataforma aunque la carga no esté centrada. Van en balanzas de mesa, de mostrador y checkweighers. Ejemplos: Zemic L6E3 y Tedea 1250.
- Tracción tipo S: trabajan a tracción y compresión; se usan para colgar tolvas, en ensayos de fuerza y en balanzas de colgar.
Qué mirar para elegir una celda
- Capacidad: la suma de las capacidades de todas las celdas tiene que superar con margen el peso máximo, contando la estructura, la tara y los golpes de carga.
- Clase de precisión: se indica según OIML R60 (por ejemplo C3, que admite 3000 divisiones). Para pesajes con validez comercial se necesitan celdas aprobadas.
- Protección: IP67 o IP68 para equipos a la intemperie, con lavado o en ambientes húmedos.
- Material: acero aleado niquelado para uso general; acero inoxidable para alimentos, química o ambientes corrosivos.
- Montaje: la celda tiene que ir con su montaje adecuado para absorber dilataciones y cargas laterales.
Fallas más comunes
Las celdas fallan sobre todo por humedad que entra por el cable, sobrecargas o golpes, descargas eléctricas (rayos o soldaduras sobre la estructura) y cables cortados o pisados. Los síntomas típicos son un peso que no vuelve a cero, lecturas que cambian solas o diferencias según dónde se apoya la carga. En esos casos conviene una revisión de servicio técnico antes de cambiar piezas.
Marcas que trabajamos
Vendemos celdas de Revere, Sensortronics, Celtron, Zemic, Utilcell, BLH Nobel, General Measure, Tedea y Keli, entre otras. Podés ver todos los modelos en la tienda o en celdas de carga.
Preguntas frecuentes
¿Qué mide una celda de carga?
Mide la fuerza que se le aplica, que en una balanza es el peso. La convierte en una señal eléctrica de pocos milivoltios proporcional a la carga.
¿Cuántas celdas de carga lleva una báscula para camiones?
Depende del largo y la capacidad: lo habitual es entre 4 y 10 celdas, distribuidas en los apoyos de los módulos.
¿Qué significa 2 mV/V en una celda de carga?
Es la sensibilidad: a plena carga la celda entrega 2 milivoltios por cada voltio con que se la alimenta. Con 10 V de excitación, entrega 20 mV.
¿Se puede reparar una celda de carga?
Normalmente no: si las galgas o el puente se dañan, la celda se reemplaza. Sí se pueden reparar cables, conexiones y la caja de suma.
¿Qué diferencia hay entre una celda analógica y una digital?
La analógica entrega una señal en milivoltios que procesa el indicador; la digital trae la electrónica incorporada y envía el peso ya convertido por comunicación, lo que facilita el diagnóstico de cada celda.
