Caja de unión para celdas de carga: qué es y cómo se ecualiza
Cuando una balanza tiene varias celdas de carga, sus cables no van directo al indicador: pasan por una caja de unión (también llamada caja de conexiones, caja de suma o JBOX) que junta las señales en una sola.
Equipo técnico de Pesar Precision Group · 27/10/2026 · Más notas
Qué es y para qué sirve
La caja de unión recibe los cables de cada celda de carga y los conecta en paralelo para entregar una única señal al indicador. Se usa en toda balanza con más de una celda: balanzas de plataforma, básculas para camiones, tolvas, silos y tanques.
Además de ordenar el cableado, permite ecualizar: corregir las pequeñas diferencias de señal entre celdas para que la balanza pese igual sin importar dónde se apoye la carga.
Cómo se ecualiza una balanza
Cada canal de la placa tiene un potenciómetro de precisión. El procedimiento básico es:
- Poner una pesa patrón en el centro y anotar el valor.
- Mover la misma pesa sobre cada esquina o apoyo.
- Ajustar el potenciómetro del canal que marca de más hasta igualarlo con el resto.
- Repetir hasta que todas las esquinas marquen lo mismo y, después, calibrar el indicador.
Si las diferencias son grandes o cambian con el tiempo, el problema suele ser una celda dañada o un apoyo flojo, no la ecualización. En ese caso conviene una revisión de servicio técnico.
Fallas comunes de la caja de unión
- Humedad dentro de la caja: genera lecturas inestables. La caja tiene que estar bien sellada y con los prensacables ajustados.
- Bornes flojos u oxidados.
- Descargas eléctricas que dañan la placa.
- Cables cortados o pisados entre la caja y las celdas.
Placas y módulos de ecualización PPG

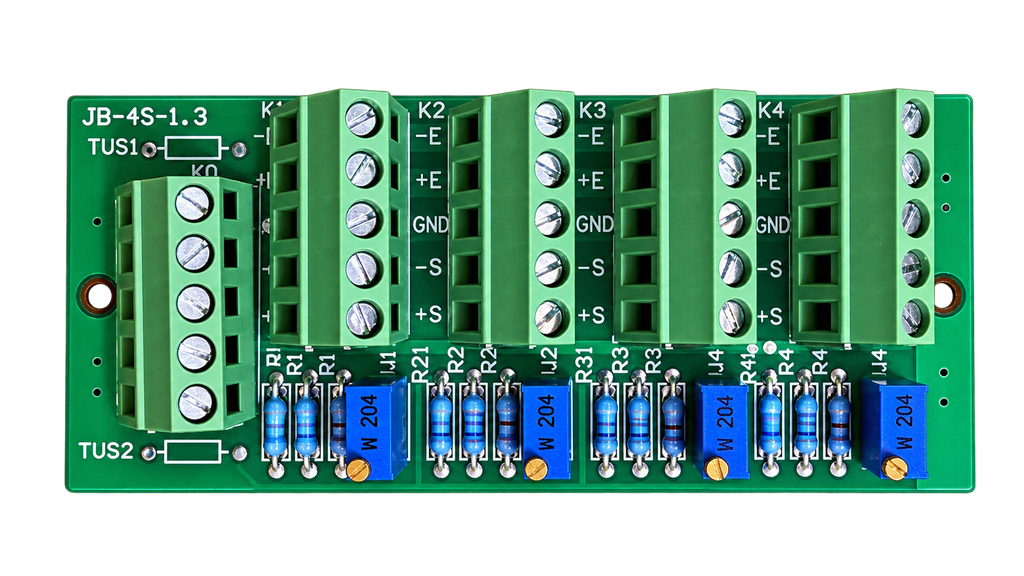

- Placa de ecualización: une la señal de varias celdas en una sola salida, con un potenciómetro por canal. Es la placa que llevan las cajas de unión y se ofrece suelta en 4, 6, 8 y 10 canales, como repuesto o para montar en un gabinete.
- Módulo de ecualización: une y distribuye la señal de varias celdas hacia un único indicador, con ajuste por canal.
Más accesorios de pesaje y repuestos.
Preguntas frecuentes
¿Qué es una caja de unión de celdas de carga?
Es la caja que junta los cables de varias celdas de carga y entrega una sola señal al indicador. También se la llama caja de conexiones, caja de suma o JBOX.
¿Para qué sirve ecualizar una balanza?
Para que pese igual sin importar en qué parte de la plataforma se apoye la carga, corrigiendo las diferencias de señal entre celdas.
¿Cuántos canales necesito?
Uno por cada celda de carga: una balanza de piso con 4 celdas usa una placa de 4 canales; una báscula para camiones puede necesitar 8 o 10.
¿Por qué mi balanza marca distinto en cada esquina?
Puede faltar ecualización, pero también puede haber una celda dañada, un apoyo flojo o humedad en la caja de unión.
